第六单元 针织面料识别与服装应用

第一课 纬编针织面料

一、纬平针类针织面料

1．纬平针组织的概念及特性

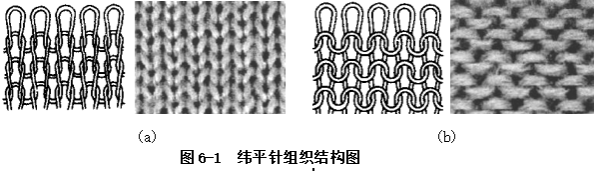

纬编基本组织包括纬平针组织，罗纹组织，双反面组织及其变化组织。纬平针组织又称平针组织，是单面纬编针织物中的基本组织，其正反面结构如图6-1（a）和(b)所示。它由连续的、结构相同的单元线圈向一个方向串套而成。

纬平针组织的主要特性是：线圈易歪斜，卷边性明显（织物横列边缘卷向织物正面，纵行边缘卷向织物反面），脱散性大，延伸性好，并可形成结构、光泽明显不同的正、反面效应。

2．典型纬平针类针织面料

纬平针面料俗称“汗布”,汗布质地轻薄，延伸性、弹性和透气性好，能够较好地吸附汗液，穿着凉爽舒适。在针织服装上常应用于春夏季Ｔ恤、时装，秋冬季的内衣，运动休闲针织服装等，也可广泛应用于复合面料、服装配件等。是最常见的、应用最广泛的针织面料。市场上常见的汗布面料有：普通汗布、氨纶弹力汗布、丝光棉汗布、竹节汗布、色织彩条汗布、印花汗布、扎染汗布、烂花汗布等。

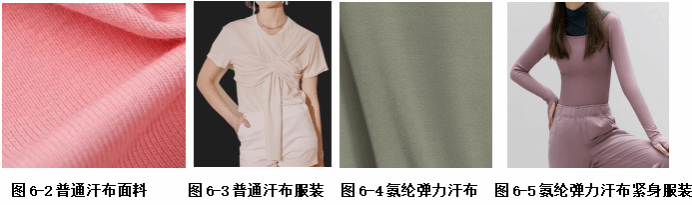

（1）普通汗布：同一种单纱或者双纱编织而成，普通汗布和服装分别如图6-2和6-3所示。

（2）氨纶弹力汗布：由氨纶丝和另外一根纱如棉或涤纶同时编织成圈的结构，氨纶弹力汗布的延伸性和弹性好，适用于紧身内衣、运动衣等面料，用于女装多于男装，体现女性身体曲线柔美姿态，尼龙加氨纶的汗布常被应用于游泳服装。氨纶弹力汗布和服装如图6-4和6-5所示。

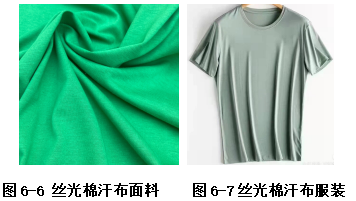

（3）丝光棉汗布：指纱线经过丝光处理或面料经过丝光工艺处理的棉汗布，即纱线或面料在有张力的情况下，经过烧碱处理而成。丝光棉汗布手感更顺滑、不易起球、抗皱性好、挺阔性和保型性更好，穿着爽滑，有着丝绸般的光泽度，染色性能高，染色后色彩鲜艳，不易掉色。丝光棉汗布和服装如图6-6和6-7。

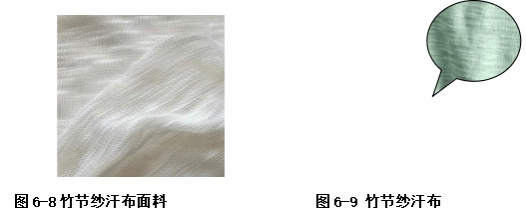

（4）竹节汗布：竹节纱线忽粗忽细，用竹节纱原料编织而成的汗布面料布面均匀分布着类似竹节一样的凸起，形成了特殊纹理和风格，花型突出，风格别致。竹节纱有三个最主要的参数：节和节之间的距离；节的长度；节最粗的地方和最细的地方的规格，这些参数影响着竹节汗布的风格，竹节汗布和服装如图6-8和6-9。

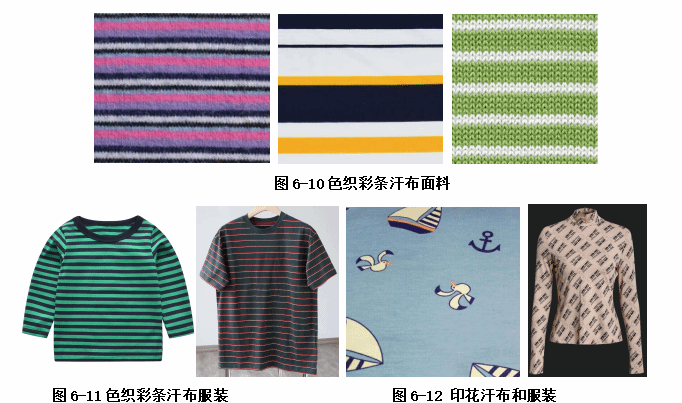

（5）色织彩条汗布：在不同路数的纱嘴穿不同颜色的纱线可以形成条纹效果汗布，条纹的宽度和配色可根据设计调整。色织彩条汗布和服装如图6-10和6-11。

（6）印花汗布：各种原料的汗布，可通过印花工艺形成所需要的图案，如图6-12所示。

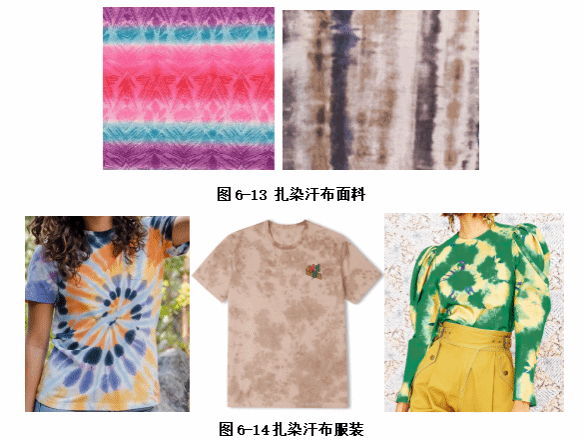

（7）扎染汗布：吸水性强的汗布，还可以通过扎染工艺形成特色扎染效果的汗布，扎染汗布和服装如图6-13和6-14所示。

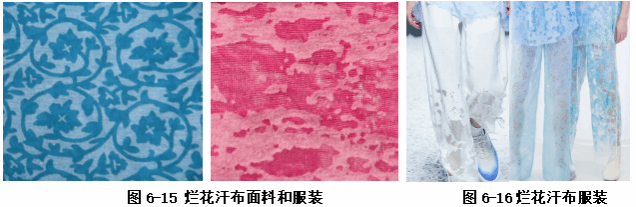

（8）烂花汗布：烂花工艺是通过在面料上刮印可以腐蚀原料成份的化学品，并经焙烘、水洗，使腐蚀、焦化后的纤维被洗除，得到半透明的花纹图案，具有刺绣效果，常见的有用酸来烂人棉、棉。烂花汗布面料有凹凸立体感，在烂花的地方薄、透，面料轻盈、飘逸、透气、装饰性强，多用于男女时装，烂花汗布和服装如图6-15和6-16。

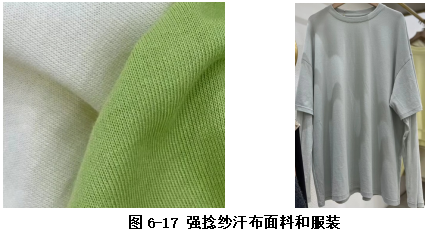

（9）强捻纱汗布：采用强捻精梳纱编织而成的纬平针面料具有麻纱感，手感凉爽，吸湿性好，硬挺有身骨，尺寸稳定性好，是高档时装、职业装的理想面料。强捻纱汗布和服装如图6-17所示。

二、罗纹类针织面料

1.罗纹组织的概念

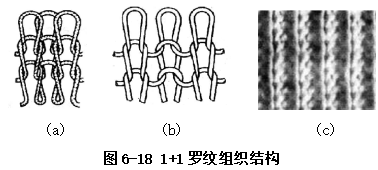

罗纹组织是由正面线圈纵行和反面线圈纵行以一定组合相间配置而成。图6-18为由一个正面线圈纵行和一个反面线圈纵行相间配置而形成的1+1罗纹组织，图中(a)是自由状态时的结构，(b)是横向拉伸时的结构，(c)是面料实物。

罗纹组织通常用正反面线圈纵行数的组合来命名，如1+1,2+2或3+2罗纹等。罗纹类针织面料的特点是横向的延伸性和弹性特别好，1+1罗纹组织在织物边缘沿横列方向只能逆编织方向脱散，顺编织方向不脱散。在正反面线圈纵列数相同的罗纹组织中，由于造成卷边的力彼此平衡，并不出现卷边现象。在正反面线圈纵列数不同的罗纹组织中，虽有卷边现象但不严重。罗纹组织线圈不发生歪斜。

罗纹针织面料也是在市场中使用较多的一类针织面料。由于它具有较好的弹性、延伸性、不卷边和顺编织方向不脱散并且厚实、挺括、平整，可以用于做弹力衫、紧身衣等，还大量的用做衣服的下摆、袖口、领口和门襟等边口部位。

2.典型罗纹针织面料

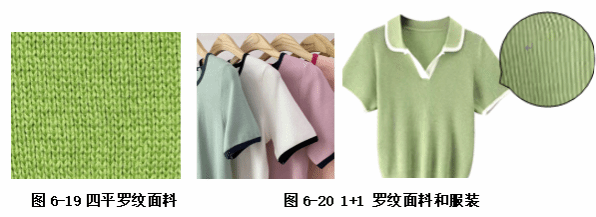

（1）四平罗纹面料：四平罗纹平滑密实，自然状态下正反面呈现正面线圈，四平罗纹面料如图6-19所示。

（2）1+1罗纹面料：运用精梳棉原料编织的精梳棉1+1罗纹手感手软，亲肤性好，弹力大，适用于制作贴着穿着的打底服装，1+1罗纹面料及其服装如图6-20。

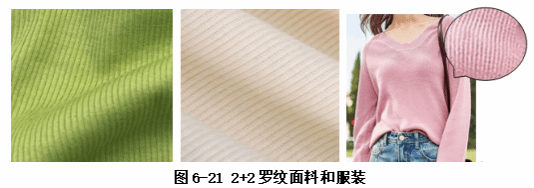

（3）2+2罗纹面料：2+2罗纹正反面坑条效果明显，横向弹力大，多用于服装领口、袖口、下摆等边口位置或者弹力衫，2+2罗纹面料和服装如图6-21。

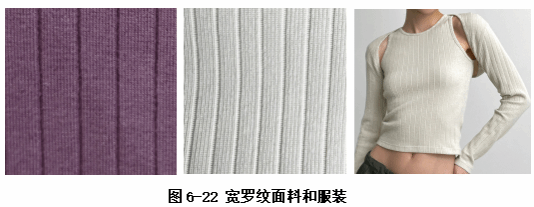

（4）宽罗纹面料：正面线圈数和反面线圈数差异较大的宽罗纹在市面上也较常见，常用于制作紧身T恤等女装，宽罗纹面料和服装如图6-22。

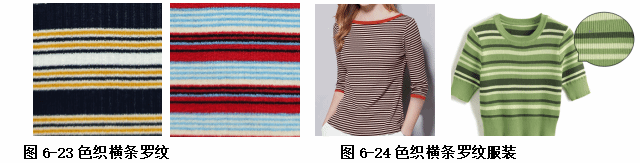

（5）色织横条罗纹面料：不同种类的罗纹组织都可以通过改变纱线颜色编织而成横条纹效果。色织横条罗纹面料如图6-23所示，其服装如图6-24所示。

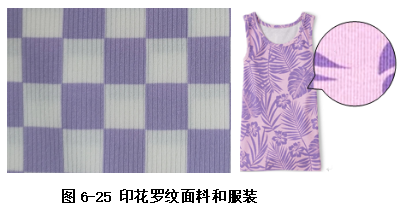

（6）印花罗纹面料：在罗纹面料基础上进行印花处理可形成各种图案的罗纹面料，即保留了罗纹自身弹力好的特点，又增加了罗纹面料的花色效果，印花罗纹面料和服装如图6-25。

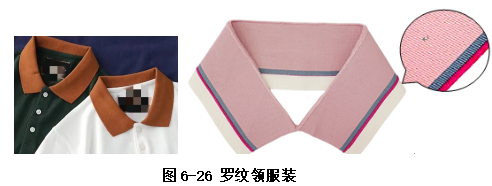

（7）罗纹领：罗纹领可以通过用横机或圆机编织而成，横机罗纹领通常针距较大（一般为16G以下针距），布面较粗，密度较紧，手感硬挺，两面风格基本一致，两端和边缘可织光边，横机领实物图如图 所示。圆机罗纹领一般细针距较多（15G-20G），密度相对稀疏，纹路细密，手感较柔软，两面风格粗细稍有差异，一般为多层、双层折叠应用，用折边做领边，圆机领的服装如图6-26 所示。

三、双反面类针织面料

双反面组织是由正面线圈横列和反面线圈横列相互交替配置而成，典型面料如下：

1.1+1双反面织物

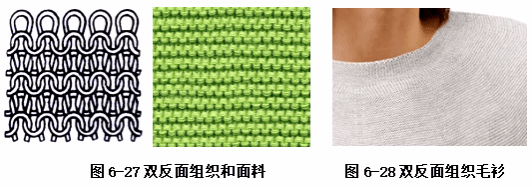

1+1双反面组织由一个横列正面线圈和一个横列反面线圈交替编织而成。双反面组织由于弯曲的圈柱力图伸直，导致织物两面的线圈圈弧向外突出，而圈柱凹陷在里面，因而当织物不受外力作用时，在织物两面，看上去都呈现出圈弧状外观，类似于纬平针组织的反面,故称双反面组织。在双反面组织中，由于线圈圈柱朝垂直于织物平面方向倾斜，使织物纵向缩短，因而增加了织物的厚度与纵向密度，且在纵向具有很大的弹性和延伸性，使织物纵横向延伸性相近。与纬平针组织一样，双反面组织可以在边缘横列顺、逆编织方向脱散，双反面组织和面料如图6-27，双反面毛衫如图6-28。

2.正反针织物

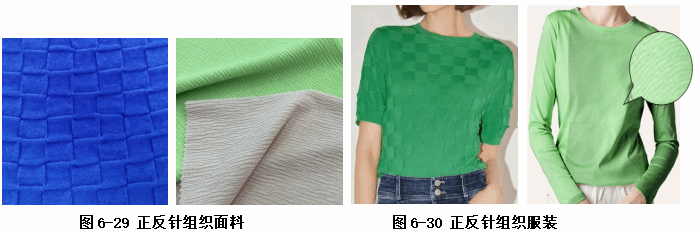

改变正面线圈和反面线圈的配置可以形成不同花纹且有凹凸感的变化双反面组织，该组织原理简单且在电脑横机上容易实现，在针织面料设计上的应用较多。图6-29所示为正反针组织的实物图。图6-30为正反针织组织服装。

四、双罗纹类针织面料

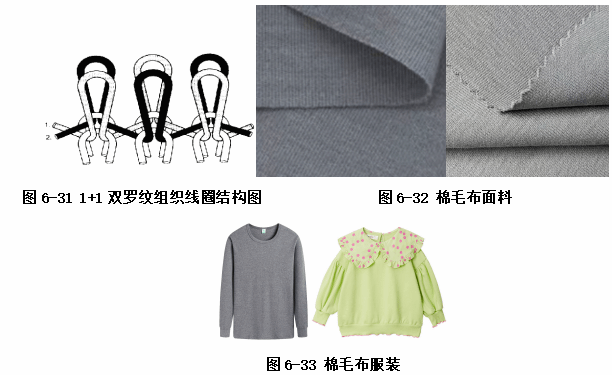

双罗纹组织(interlock stitch) 又称棉毛组织，是由两个罗纹组织彼此复合而成, 即在一个罗纹组织的反面线圈纵行上配置另一个罗纹组织的正面线圈纵行，其线圈结构如图6-31所示，纱线1和纱线2分别各编织一个1+1罗纹横列。这样，在织物的两面都只能看到正面线圈，即使在拉伸时，也不会显露出反面线圈纵行，因此亦被称为双正面组织。它属于一种纬编变化组织。由于双罗纹组织是由相邻两个成圈系统形成一个完整的线圈横列，因此在同一横列上的相邻线圈在纵向彼此相差约半个圈高。正反面风格一致。棉毛布为双面织物，面料厚实，保型性好，用棉、粘胶、彩棉、大豆纤维、莫代尔、竹纤维等原料的纱线编织而成的棉毛布具有较好的亲肤性，保暖透气性，常采用来做秋衣、秋裤、睡衣、家居服、婴儿服装等。与氨纶交织形成的棉毛布,称为弹力棉毛布,布面更为紧致,手感丰满、柔较保暖,且弹性极好,用作保暖内衣,颇受消费者欢迎。化纤类的棉毛布可用作时装面料、休闲服面料、运动服装面料，也可经涂层或复合后用作特殊行业防护面料或人造革复合基布，典型服装面料如下：

1.普通棉毛布

采用同一种单纱或者双纱编织而成，普通棉毛布面料如图6-32所示，其服装如图6-33。

2.纵条棉毛布：

由于双罗纹组织每一横列是由两根纱线组成，因此，如果采用两种不同色纱编织，可以形成彩色纵条效果，纵条棉毛布面料和服装如图6-34所示。

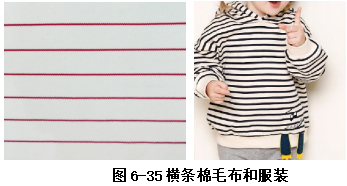

3.横条棉毛布：在不同横列中采用不同色纱进行编织，可以形成彩色横条效果，横条棉毛

布和服装如图6-35。

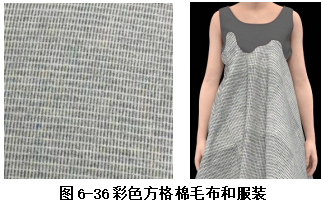

4.彩色方格棉毛布：将以上两者结合起来，则可以形成彩色方格棉毛布和服装，如图6-36。

五、集圈类针织面料

集圈组织是在针织物的某些线圈上，除套有一个封闭的旧线圈外，还有一个或几个未封闭悬弧的一种纬编花色组织。其结构单元为线圈和悬弧。具有悬弧的旧线圈形成拉长线圈，集圈的悬弧可以跨过1针、2针或多针，在一枚针上连续集圈的次数一般可达到7-8次。

集圈组织也可分为单面集圈和双面集圈。下面介绍几种市场上常见的集圈类针织面料。

1.单面集圈针织面料

   单面集圈组织是在单面组织基础上形成。通过不同的集圈排列与色纱配置，可使织物表面具有多种色彩效应与结构效应。常见的有：图案、色彩、网眼、凹凸以及绉(泡泡纱)效应等。

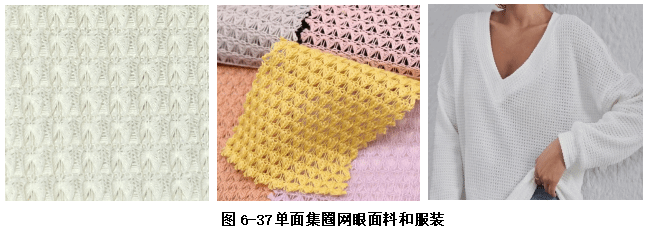

（1）单面集圈网眼面料：一般集圈列数愈高(以不超过5列为宜)，凹凸效应愈明显，织物网孔增大，单针多列集圈面料和服装，集圈点交叉分布，编织密度较松，具有明显的网眼效果，适合做春夏季服装，如图6-37所示。

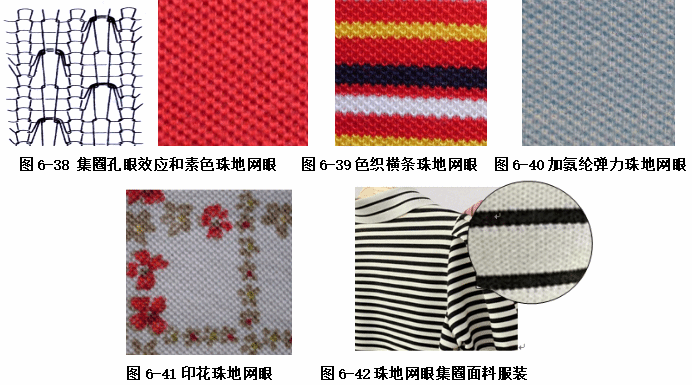

（2）珠地网眼集圈面料：珠地网眼是市场上比较常见的一种集圈类针织面料，为针织单面圆机所织。可采用纯色形成素色珠地网眼，如图6-38所示，可采用色纱编织形成色织横条珠地网眼，如图6-39所示，可加氨纶形成弹力珠地网眼，如图6-40所示，也可在珠地网眼面料上印花形成印花双珠地网眼，如图6-41所示。珠地网眼又分单珠地网眼和双珠地网眼两种，布面具有明显的凹凸效果，透气、透湿性好，保型性好。多采用棉、棉涤混纺、莫代尔、竹纤维等原料，是针织T恤、Polo衫、休闲外套、运动服等针织服装的常用面料，如图6-47所示。

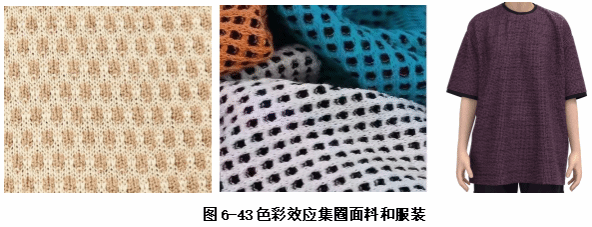

（3）色彩效应集圈面料：当集圈采用色纱编织时,利用悬弧被拉长的(不脱圈)线圈所遮盖而呈现在织物反面特点,可产生花纹所要求的色彩效应，如图6-43所示为两色提花效应集圈面料和服装。

2.双面集圈针织面料

双面集圈组织是在罗纹组织或双罗纹组织的基础上形成的集圈组织。最常见的有半畦编和畦编两种，又称双元宝和单元宝，双鱼鳞和单鱼鳞。典型面料如下：

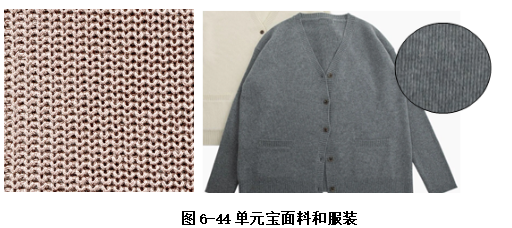

1.单元宝面料：也叫半畦编、单鱼鳞，单元宝面料集圈只在一个针床形成，一面线圈有悬弧，另一面线圈没有悬弧，两个横列完成一个花型循环，由于结构不对称，织物两面具有不同的密度和外观，由于下机后集圈悬弧力图伸直，使与悬弧相邻的线圈呈圆形鱼鳞状，单元宝面料丰满、厚实，宽度较大，常用于秋冬季毛衫等针织服装或帽子、围巾等针织服饰，如图6-44所示。

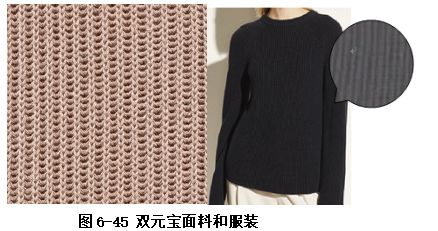

2.双元宝面料：也叫畦编、鱼鳞，集圈在织物的两面形成，两面外观相同，面料厚实、手感柔软、蓬松，适用于做秋冬季服装以及装饰性荷叶边，如图6-45所示。

六、提花类针织面料

提花组织是将纱线按花纹要求垫放在所选择的某些织针上进行编织成圈的一种花色组织，分为单面提花组织和双面提花组织。

1.单面提花针织面料

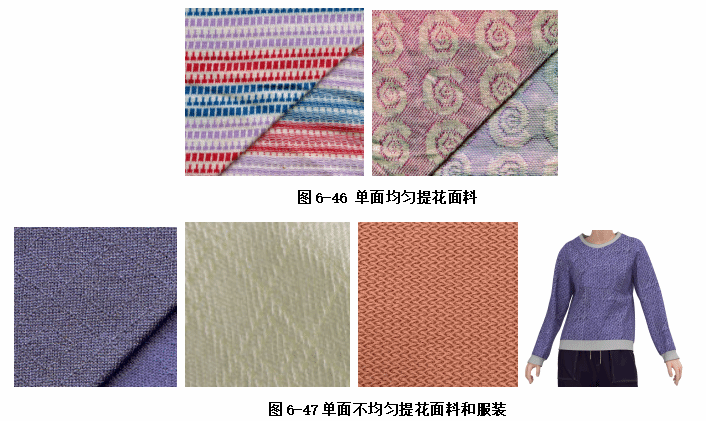

单面提花又叫浮线提花或虚线提花，织机背面不选针，有单色、双色、多色等不同效果。由平针线圈和浮线组成。有均匀和不均匀两种结构形式。单面均匀提花正面由色彩不同的线圈组合形成花纹图案，反面有浮线，单面均匀提花实物图如图6-46所示。单面不均匀提花一般为单色，正面具有拉长线圈，反面具有浮线，有时可利用反面凸起的浮线效果，将面料反面作为花纹效应面。单面不均匀提花实物图如图6-47所示。单面提花面料手感柔软,悬垂性好,弹性较好,轻薄，适用于男装或女装T恤衫、时装等。采用较细的棉纱与粘胶长丝交织,或棉与锦纶、涤纶有光长丝交织的单面提花面料可用于妇女背心、内裤、胸衣、睡衣、睡裙等。涤纶、锦纶长丝纶包芯纱交织的弹力提花面料,弹性优越,可用作各种时装、泳衣、妇女紧身面料等。

在单面提花织物中，连续浮线的次数不宜太多，一般不超过4—5针。一方面在编织时，过长的浮线将会改变垫纱的角度，可能使纱线垫不到针钩里去，另一方面，在织物反面过长的浮线也容易引起勾丝和断纱，影响服用。为了解决这个问题，在花纹较大时，可以在长浮线的地方按照一定的间隔编织集圈线圈，以保证垫纱的可靠和减少浮线的长度，而集圈线圈也不会影响到织物的花纹效应，只可能使织物的平整度受到些影响。

2.双面提花针织面料

双面提花组织是在双面针织机上编织而成，其花纹可以在织物的一面形成，也可在织物的两面形成，面料正反面都呈现正面线圈，不易钩丝。双面提花面料大多采用色纱或色丝编织,常用的纱线有纯棉纱、棉纱、毛/腈纱,或者采用短纤维纱与化学纤维长丝交织，在实际生产中，大多采用在织物的正面按照花纹要求提花，反面按照一定结构进行编织。面料表面平整，在线与面料密度都相同的情况下，比单面提花面料要厚实、保暖，延伸性较小，尺寸稳定，挺括，不易起皱，适合做外衣面料，如T恤衫、外套、大衣、女装衣裙及时装。按照反面效果的不同可以将双面提花分为几个类别：横条提花，纵条提花，芝麻点提花，空气层提花，露底提花等。

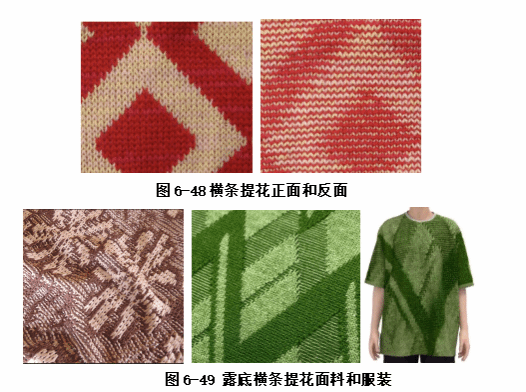

(1)横条提花：反面横条提花织物的反面为单色横条循环，所有纱线在正面按照花型要求出针编织，这种提花织物正反面线圈的高度有差别，色纱数愈多，正反面纵密的差异就愈大，从而会影响正面花纹的清晰及牢度。因此，设计与编织横条反面双面提花组织时，色纱数不宜过多，一般2-3色为宜。图6-48为横条提花的正反面实物图。图6-49为露底横条提花面料。

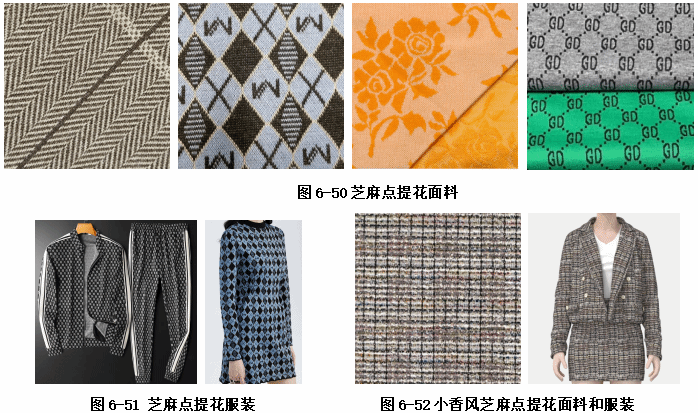

(2)芝麻点提花：反面芝麻点双面提花组织的反面为均匀点状分布的V形线圈，所有纱线在正面按照花型要求出针编织，并且不管色纱数多少，织物反面每个横列的线圈都是由两种色纱编织而成，并呈一隔一排列，其正反面线圈纵密差异随色纱数不同而异，当色纱数为2时，正反面线圈纵密比为1：1；色纱数为3时，正反面线圈纵密比为2：3。在这些组织中，因两个成圈系统编织一个反面线圈横列，因此正反面的纵向密度差异较小。且由于织物反面不同色纱线圈分布均匀，减弱了“露底”的现象。市场上的芝麻点提花针织面料和服装较为常见，如图6-50、图6-51所示。芝麻点提花面料布面平整，花色效果丰富，厚实挺括，不同图案不同原料的芝麻点提花面料可广泛用于各种不同风格的针织服饰。如图6-52所示为小香风芝麻点提花面料和服装，所用纱线为花式纱，在芝麻点提花的基础上添加衬纬纱线编织而成，该面料花色丰富，尺寸稳定性好。

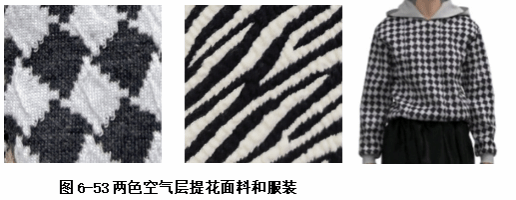

(3)空气层双面提花：织物两面均按照花纹要求选针编织，通常前后针床选针互补。当编织两色提花时，正反面花型相同但颜色相反，形成正反面颜色互补的色彩效应,如图6-53所示。

七、纱罗组织针织面料

纱罗组织，是在单、双面纬编基本组织的基础上，按照花纹要求，将某些针上的线圈移到与其相邻的针上，从而形成相应的花式效应。

1.网眼类针织面料

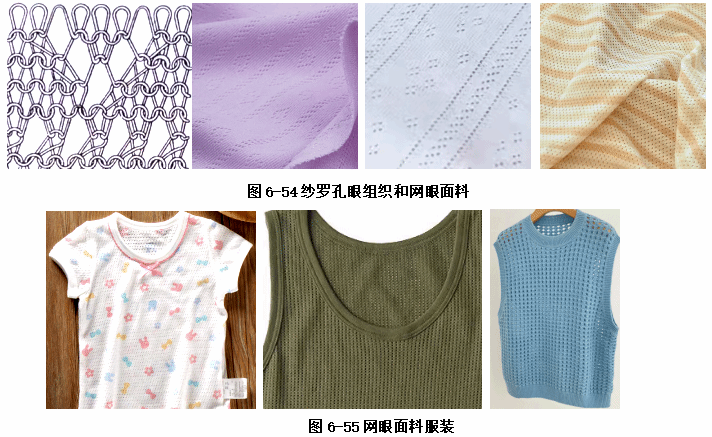

根据花纹要求，将某些针上的线圈移到相邻针上，使被移处形成孔眼效应，被称为空花或挑花。如图6-54所示，在单面纬平针基础上通过移圈形成了各种网眼及镂空效果。网眼类花色别致，针织面料质地轻薄，透气性好，可用于春夏季T恤或时装等，含棉或莫代尔等纤维素纤维原料的网眼面料适用于夏季婴幼儿服装，如图6-55所示。

2.绞花类针织面料

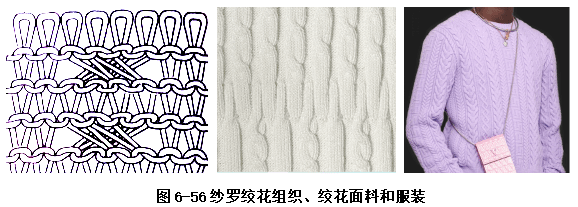

如果将两组相邻纵行的线圈相互交换位置，就可以形成绞花效应，俗称拧麻花，绞花组织装饰性强，是常见的针织花型。根据相互移位的线圈纵行数不同，可编织2×2、3×3等绞花。图6-56所示为绞花针织面料。绞花针织面料一般常用粗针机编织，形成的绞花效果明显，在针织毛衫上比较常用，也有圆机生产的绞花面料用于休闲服装或家具装饰等。

3.阿兰花类针织面料

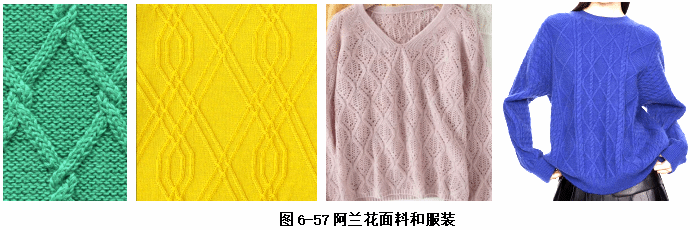

利用移圈的方式使两个相邻纵行上的线圈相互交换位置，在织物中形成凸出于织物表面的倾斜线圈纵行，组成菱形、网格等各种结构花型被称为阿兰花。阿兰花通常和绞花搭配设计，用于粗针面料较多，常用的纱线原料有毛、棉、腈纶、涤纶及其混纺等。阿兰花面料常用于毛衫产品，阿兰花面料和服装如图6-57所示。

八、波纹类针织面料

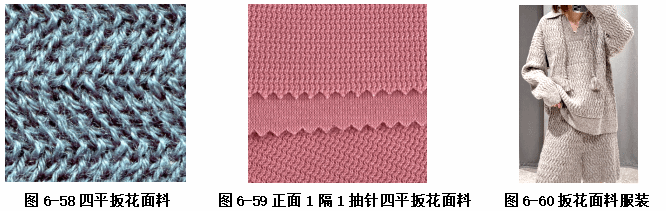

又称扳花组织，也是在双面针织机上所编织的一种典型的双面纬编组织。它是通过两个针床织针之间位置的相对移动，使线圈倾斜，在双面地组织上形成波纹状的外观效应。波纹组织可以在四平、三平、畦编或半畦编等常用组织基础上形成四平扳花、三平扳花、畦编扳花或半畦编扳花，也可以通过抽针形成抽条扳花或方格扳花等。图6-58所示的四平扳花织物为半转一扳，连续向一个方向移动五针，该面料正反面都呈现波纹效果。正面1隔1抽针四平扳花织物如图6-59所示，该织物正面具有明显的波纹效果，反面为密实直立线圈。波纹组织的性质与它的基础组织基本相近，但波纹织物的延伸性、长度、强度均有所减小，而织物厚度、宽度增加。波纹组织可用于毛衫、针织时装、休闲服装等，适用于男女童装，可根据季节选择不同粗细、不同成分的纱线编织，如图6-60所示。

九、添纱类针织面料

添纱组织是指织物上的全部线圈或部分线圈由一根基本纱线和一根或几根附加纱线一起形成的一种花色组织，两组纱线所形成的线圈按照要求分别处于织物的正面和反面。可分为普通添纱和花色添纱两个大类，可在任何单、双面针织物组织基础上形成。添纱组织的成圈过程与基本组织相同。但为了保证一个线圈覆盖在另一个线圈之上且具有所要求的相对位置关系，在编织添纱组织时，必须采用特殊的纱线喂入装置（添纱导纱器或双导纱器添纱导纱器）以便同时喂入地纱和面纱，并保证使面纱显露在织物正面，地纱处于织物反面。

1.普通添纱针织面料

普通添纱组织是指在织物的每一个线圈上均有附加纱线和基本纱线两组纱线编织而成。普通添纱织物的特性基本与原组织相似，但因有两根或以上纱线形成，其织物强度提高。

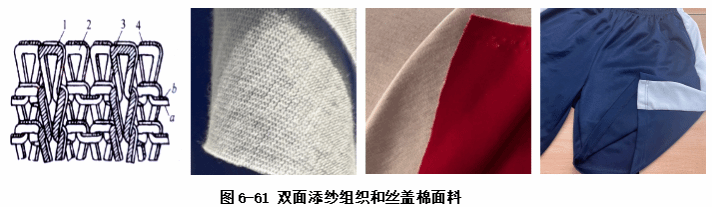

(1)两面效应添纱面料：由于利用不同纤维纱线或不同外观、不同色彩的纱线分布编织地纱（呈现在织物反面）与添纱（呈现在织物正面），使织物呈现正、反面外观与性能不同的特点。另外还可以按用途不同设计两面效应织物，市场上比较常见的丝盖棉就是其中一种，面料正面为涤纶丝，反面为棉，正面光泽较好、耐磨性好，反面吸湿性好、手感柔软、亲肤性好，面料比较挺括，丝盖棉面料是运动服、休闲服的理想面料，双面添纱组织和丝盖棉面料及服装如图6-61所示，其中，1、3为正面线圈纵行，2、4为反面线圈纵行，a为地纱，b为面纱。

目前市场上也有棉盖涤面料，即正面棉反面为涤纶丝，具有吸水速干功能，常用于夏季T恤、运动服面料等。

(2)色彩花纹添纱面料：在正反针的基础上，添纱和地纱采用两种颜色纱喂入织针编织，正面线圈呈现添纱颜色、反面线圈呈现地纱的颜色，织物表面具有两色花纹效果，如图6-62所示。

2.花色添纱针织面料

花色添纱组织，是按花纹设计要求，通过选针使某些线圈上有附加纱线，而另一些线圈上没有附加纱线、只有基本纱线的组织。若花色添纱组织中的地纱、添纱采用素色纱线但经过选针形成花色添纱时，因没有添纱处的织物较薄、添纱处织物较厚而被凸出在织物表名形成了布面外观凹凸的花型。若花色添纱组织中的地纱、添纱采用色纱，可使织物上呈现既有色彩图案又有结构凹凸的花纹效应。若花色添纱组织中的地纱采用较细纱线，添纱采用较粗纱线，在无添纱线圈的地纱线圈处，呈稀薄状，有通透感，而有添纱线圈处则厚实并凸出于织物表面，呈现立体绣状，若添纱规律设计成网状花纹或图案花纹，则可形成具有蜂巢效应的网眼外观以及类似烂花效应的烂花织物，花色添纱面料和服装如图6-63所示。

十、衬垫类针织面料

衬垫组织是在纬平针或添纱纬平针组织基础上将一根或几根衬垫纱按一定比例在织物的某些线圈上形成不封闭的悬弧，在剩余的线圈上呈浮线停留在织物反面的组织。可分平针衬垫组织和添纱衬垫组织。

1.平针衬垫针织面料

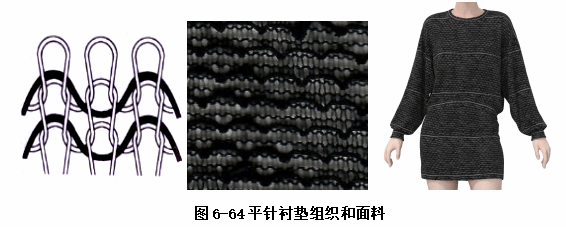

平针衬垫组织以纬平针为地组织,衬垫纱按照一定规律编织成不封闭圈弧挂在地组织上。如图6-64所示，平针衬垫面料所用纱线较细，密度较稀疏，适合做春夏季女T恤、裙装等。

2.添纱衬垫针织面料

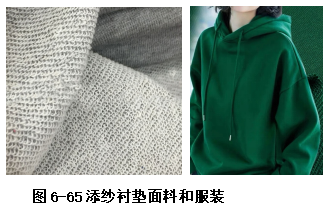

添纱衬垫组织由面纱、地纱和衬垫纱编织而成。地纱与面纱形成添纱纬平针，衬垫纱按一定比例形成悬弧与浮线。与平针衬垫中衬垫纱处在沉降弧上易显露在正面纵行间不同，添纱衬垫组织中的衬垫纱处于地纱的沉降弧上、面纱的沉降弧下，而被夹在中间。这样，不仅增加了衬垫纱在布面上的固着牢度，而且因衬垫纱被面纱遮盖而不显露在织物正面，因此改善了织物外观。所以，生产中大多采用添纱衬垫组织。市场上添纱衬垫面料也叫三线卫衣面料或毛圈布，常用于做男女童等的卫衣，添纱衬垫面料和服装如图6-65示。添纱衬垫面料脱散性较小,有破洞后不易扩散，横向延伸性较小，织物的宽度、织物的厚度和保暖性均增加。经拉绒后,织物形成的绒面使手感更加柔和，能起到较好的保暖效果。

十一、毛圈类针织面料

毛圈组织是由平针线圈或罗纹线圈与带有拉长沉降弧的毛圈线圈组合而成的一种花色组织。毛圈组织一般由两根或三根纱线编织而成，一根纱线编织地组织线圈，另一根或两根纱线编织带有毛圈的线圈。毛圈织物的毛圈松软、厚实又能储藏空气，故具有良好的保暖性、吸湿性和延伸性。毛圈组织可分为普通毛圈和花色毛圈两类。

1.普通毛圈针织面料

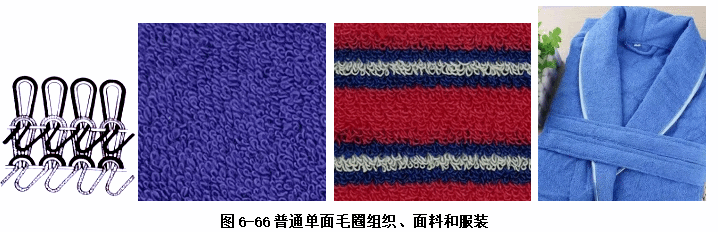

普通毛圈组织是指每一个毛圈线圈的沉降弧都被拉长形成毛圈。毛圈线圈的拉长沉降弧竖立在织物的反面，地纱线圈显露在织物正面并将毛圈纱的线圈覆盖。这可以防止在穿着和使用过程中毛圈纱从正面被抽出，尤其适合于要对毛圈进行剪毛处理的天鹅绒织物。图6-66为普通毛圈针织面料和浴袍。

2.花色毛圈针织面料

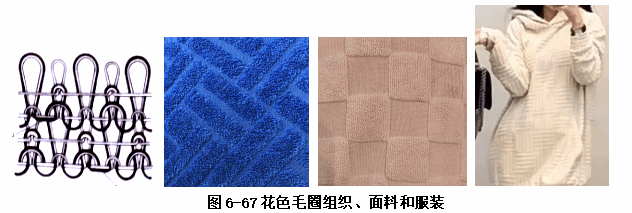

花色毛圈组织是指通过毛圈形成花纹图案和结构效应的毛圈组织。它按照花纹要求,在部分线圈中形成毛圈,从图中可看出:在一隔一横列排列的毛圈间夹着呈一定配置的不拉长的沉降弧，在织物上形成了具有凹凸效应的花色外观。图6-67所示为单面花色毛圈组织和服装。

（1）天鹅绒（纬编）：针织天鹅绒有纬编，经编之分，传统天鹅绒为机（梭）织漳绒。

纬编天鹅绒是将毛圈面料剪割开，可成天鹅绒类织物。天鹅绒面料绒毛丰满，绒面平整，弹性好，不易掉毛，不易起毛，坚牢耐磨，表面光泽性好，具有一定的复古气质，常用做时尚休闲男女装、童装等，天鹅绒面料和服装，如图6-68。

（2）摇粒绒：摇粒绒是涤纶针织面料，也有部分摇粒绒采用涤棉混纺原料。通常采用毛圈组织在大圆机编织而成，织成后坯布先经染色，再经拉毛、梳毛、剪毛、摇粒（注：摇粒是指长纤维反复摩擦，聚集成粒状）等加工处理，面料正面拉毛，摇粒蓬松密集而又不易掉毛、起球，反面拉毛疏稀匀称，绒毛短少，组织纹理清晰、蓬松弹性特好。

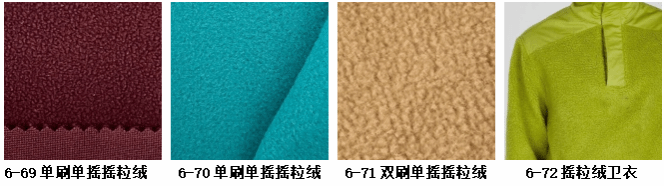

根据风格种类可分为：单刷单摇、双刷单摇、双刷双摇等类型。摇粒绒面料手感柔软蓬松、轻盈、保暖性好、不宜掉毛、易护理，适宜制做内衣、睡衣、浴衣等家居服装以及卫衣、夹克等休闲外套，还可以做冲锋衣内胆的保暖服装。摇粒绒面料如图6-69至6-71所示，摇粒绒卫衣如图6-72所示。

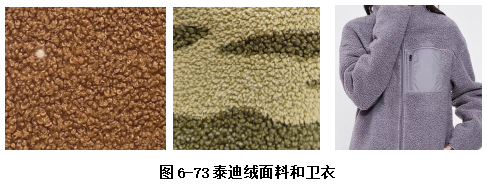

（3）泰迪绒：外形和泰迪犬皮毛类似，毛短且卷曲，光泽性好，生产原料多为涤纶，通过后期拉松形成卷曲毛绒，一般克重较大，面料厚实，保暖性好，可用于制作秋冬季卫衣、外套等，泰迪绒面料和卫衣如图6-73。

十二、复合组织纬编面料

1.罗马布

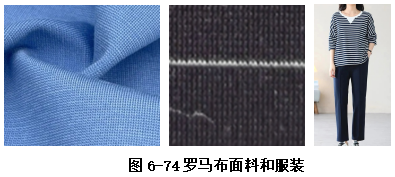

是一种复合纬编针织面料，在双面大圆机上编织而成，也叫潘扬地罗马布，俗称打鸡布。罗马布在普通双面机上编织生产，四路一个循环，织针按普通双罗纹(棉毛)方式排列织针就可以了。第1F、2F是编织双罗纹组织(棉毛组织);第3F是针盘织针不参加工作，针筒织针全部参加编织;第4F是针筒针参加编织。罗马布面呈现暗横条，较挺括，悬垂性好，耐脏耐洗，穿着舒适，适合做针织外套和针织裤类产品，罗马布面料和服装如图6-74所示。

2.凸条面料

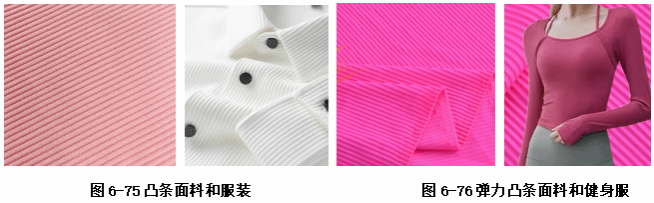

当一个针床握持线圈时，另一个针床连续编织可以在织物表面形成凸条纹理，布面风格似一级一级的楼梯，俗称楼梯布。凸条面料厚实，肌理感强，采用棉质纱线编织而成的凸条面料尺寸稳定性好，适合制作卫衣卫裤，各类休闲装，如图6-75。采用锦纶、氨纶编织而成的凸条面料弹性好，适合做健身服，如图6-76。

3.华夫格面料

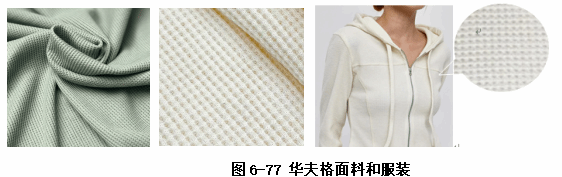

在罗纹的基础上增加凸条和浮线单元可形成类似华夫饼效果的面料，面料层次分明、肌理感强，可用于圆领卫衣、连帽卫衣、卫裤、短裤、套装等服装，华夫格面料和服装如图6-77。

4.太空棉面料

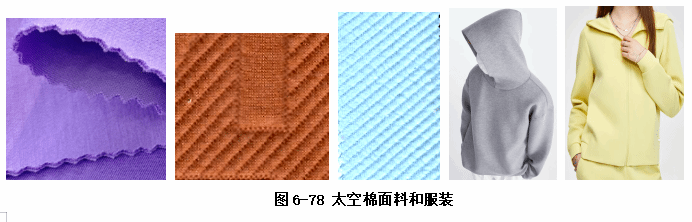

采用纬编圆机在纬平针、衬纬、罗纹组织的基础上复合而成的一种针织面料，太空棉具有三层结构，中间衬入高弹丝形成空气夹层，面料整体具有立体感。普通太空棉两表面光洁，绗缝太空棉表面具有绗缝效果，图案变化丰富、肌理感强。太空棉面料轻薄、保暖性好、亲肤性好、不易变形，适合做春秋季卫衣、裤子、套装等各类服装，太空棉面料和服装如图6-78所示。
